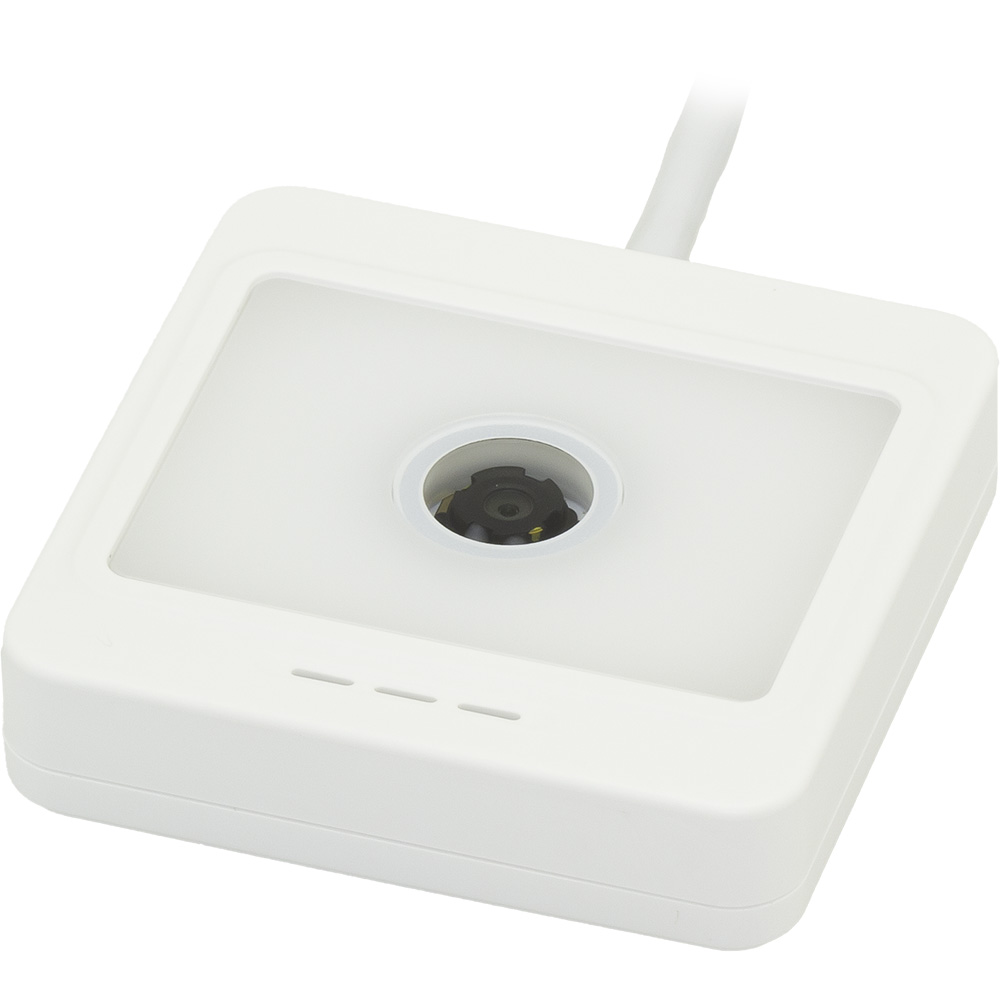

M-12


近接読み取り

新規採用の広角レンズにより近接読み取りに対応。最小読み取り距離は約4mmから対応※。45㎜角を超える大型QRコードが約40mmの距離で読み取りが可能※。
※弊社規定コードを使用​


薄型・コンパクト

厚さ約15mmの業界最薄クラスの薄型ボディ。※2026年2月現在 当社調べ​
店舗設置からキオスク端末への組み込みまで、様々な用途に適応します。​


人にやさしい照明設計

眩しさを抑えた目にやさしい照明設計を実現。※特許出願中​
設置位置の自由度が高く、柔軟なレイアウトが可能です。フルカラーLEDを搭載し、インジケータ発光色を自由に設定可能。ご利用シーンや運用目的に応じて、カスタマイズできます。


移動体読み取り

移動速度 3m/秒 に対応※。​
入場ゲートのような歩きながらコードを読ませるシーンにも適応します。​※紙面限定モード UPCコード (分解能0.33mm) の場合​

充実した耐環境性能


IP65の防塵防水性能

工場や半屋外での使用を想定したIP65準拠の防塵防水性能を備えています。


外乱光耐性​

太陽光耐性を備えた特殊光学フィルタと産業用CMOS センサ制御により、最大120,000lx の照度下での読み取りが可能です。※本機受光部へ直接光が入る投光LED 反射光読み取り出来ない場合があります。​


耐環境温度​

動作温度範囲が-20～60℃と広く、屋外でもご利用頂けます。


低輝度な液晶画面に対応

低輝度な液晶画面でも安定した読み取り性能を発揮します。​コード決済やクーポン、入退場管理など、様々なスマートフォンの利用シーンでご利用いただけます。​
※紙面限定モード時は除く。​​

他のM-12シリーズ


M-12M

組込型スキャナ
(Coming soon)


MDI-12

デコーダ付きカメラモジュール
(Coming soon)


MSI-12

カメラモジュール
(Coming soon)

  • 標準品と型式
    M-12-WHT-USB白色筐体 USB-HID 2.1mケーブル
    M-12-WHT-USB白色筐体RS-232C(マルチインターフェイス仕様) / ケーブル非同梱
    標準品と案件対応品の詳細はこちら→
    インターフェイス
    USBインターフェイス仕様対応インターフェイス: USB-HID(出荷時設定) / USB-COM
    ケーブル: USB type-A / 2.0 m / ストレート
    RS-232Cインターフェイス仕様対応インターフェイス: RS-232C(出荷時設定) / USB-HID / USB-COM
    ケーブル: モジュラージャック / 15 cm / ストレート
    ※接続ケーブルは別売りです。
    入力電源電圧4.5 ～ 5.5 V
    消費電流USB仕様: Standby時: 48 mA (Typ) / 読み取り時: 140 mA (Typ)
    RS-232C仕様: Standby時: 22 mA (Typ) / 読み取り時: 115 mA (Typ)
    読み取り特性
    読み取り方式モノクロCMOSエリアセンサ (最大120 fps)
    画素VGA (H:640× V:480)
    読み取り光源白色 (3色LED)
    読み取り窓鉛筆硬度: 6H
    モース硬度: 4 相当
    読み取り確認LEDパネル3色LED表示、ブザー
    画像出力Windows Bitmap、JPEG
    読み取りコード (1次元コード)JAN-13/8、EAN-13/8、EAN-13 Add-on/EAN-8 Add-on、UPC-A/E、UPC-A Add-on/UPC-E Add-on、Code 39、Code 128、NW-7 (Codabar)、Industrial 2 of 5、Interleaved 2 of 5、Code 93、MSI/Plessey、GS1-128
    読み取りコード (2次元コード)PDF417、MicroPDF417、GS1 Composite、Codablock F、QRコード、マイクロQRコード、Data Matrix、Maxi Code、Aztec Code、Chinese Sensible Code
    読み取りフォント(OCR)OCR-font A/B
    最小分解能1次元コード: 0.076 mm
    2次元コード: 0.127 mm
    PCS値0.2 以上
    傾斜読み取りピッチ : ±55°/スキュー: ± 65°/チルト: 360°
    移動体読み取り3 m/s (0.33mm EAN/UPC および0.381mm QRコード@ 40 mm 紙面限定モード時)
  • 環境及び耐久性
    動作 温度/湿度-20～60℃ / 5～90%RH (非結露、非氷結)
    保存 温度/湿度-30～65℃ / 5～90%RH (非結露、非氷結)
    環境照度太陽光: 最大 120,000 lx
    蛍光灯(屋内): 最大 10,000 lx
    耐落下1.5 m (コンクリート床面)5 面 3 サイクル自由落下。読み取りが可能なこと
    保護構造IP65 準拠
    外観仕様
    質量約 47 g (ケーブルを除く)
    外形寸法約58.0(D) × 58.0(W) × 14.8(H) mm
    筐体色白色 / 黒色 (受注生産)
    適合法令および規格
    環境負荷RoHS指令
    LED 安全規格IEC 62471 リスク免除グル－プ
    EMI/RFIVCCI クラス B / FCC C lass B / EN55032 Class B (住宅、商業および軽工業環境)
    オプション (別売り品)
    RS-232C インターフェイス仕様の接続ケーブルは以下の通りです。
    UF1-HFPS21S5002-A-PAC (白)
    UF1-HFPS21S5002-5-PAC (黒/受注生産)
    RS-232C ケーブル (外部ACアダプタ電源仕様/2.1 m)
    ※ACアダプタ「UF1-WB10E05R」が必要になります。    		D-sub9pin_female
    UF1-HFPS21S5012-A-PAC (白)
    UF1-HFPS21S5012-5-PAC (黒/受注生産)

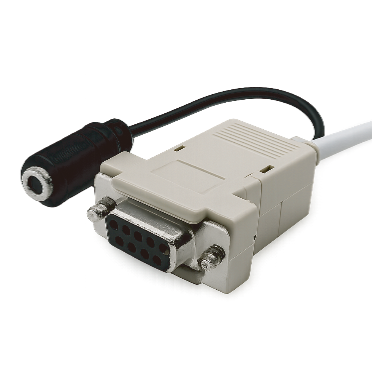

    RS-232C ケーブル (9 ピン電源仕様/2.1 m)    		D-sub9pin_female
    UF1-HFPS21S5003-A-PAC (白)
    UF1-HFPS21S5003-5-PAC (黒/受注生産)

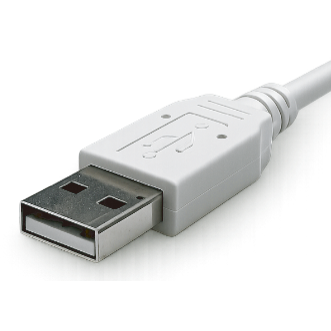

    USB ケーブル (2.1 m)    		USB-A
    UF1-WB10E05R
    AC アダプタ(各国プラグ付き)
    ※各国プラグは変更になる可能性があります。    		USB-A

    備考

    掲載値は当社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。

    記載内容は予告無く変更されることがあります。あらかじめご了承ください。

    RoHS 対応について: 弊社の判断による対応品であり、EU における法的な効力を有するものではありません。

    QR コードは株式会社デンソーウェーブの登録商標です。

メインイメージ

分解能図[単位:mm]

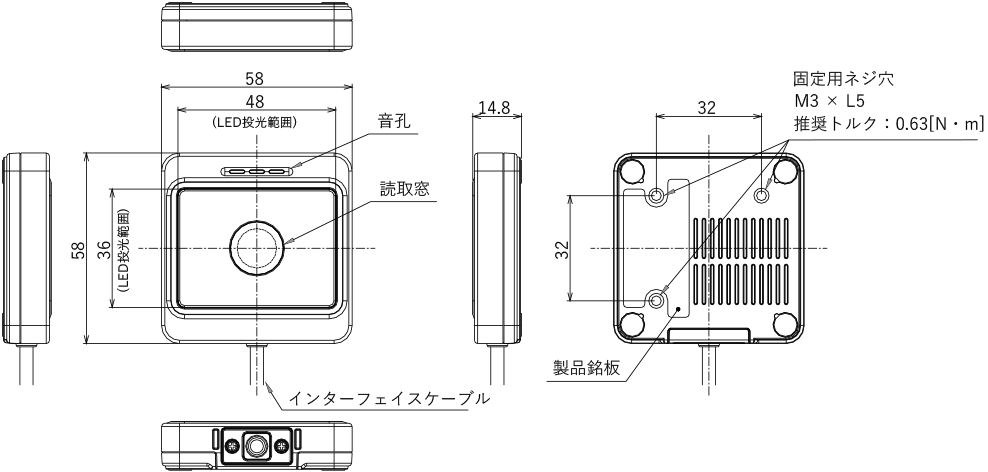

外観図 分解能図
